JVM 运行时数据区

基于 JDK 8+ 的 JVM 运行时数据区深度解析。

一、全景概览

1.1 运行时数据区架构

JVM运行时数据区

一句话总结：堆管存储，栈管运行。

• 堆（Heap）：存放对象实例，是 GC 的主战场
• 栈（Stack）：管理方法调用和局部变量，LIFO 结构

1.2 线程私有 vs 线程共享

类型	区域	生命周期
线程私有	程序计数器、虚拟机栈、本地方法栈	随线程生灭
线程共享	堆、方法区（元空间）	随 JVM 生灭

---

二、线程私有区域

2.1 程序计数器（PC Register）

定义：当前线程所执行的字节码的行号指示器。

执行 Java 方法时：PC = 当前字节码指令地址
执行 Native 方法时：PC = 空（Undefined）

作用：

1. 字节码解释器通过改变 PC 来选取下一条要执行的指令
2. 多线程切换后，通过 PC 恢复到正确的执行位置

【重点】唯一不会 OOM 的区域

原因：PC 只存储一个固定大小的内存地址（或空），不会动态扩展。

---

2.2 虚拟机栈（Java VM Stack）

定义：每个线程在创建时都会创建一个虚拟机栈，内部保存多个栈帧（Stack Frame）。

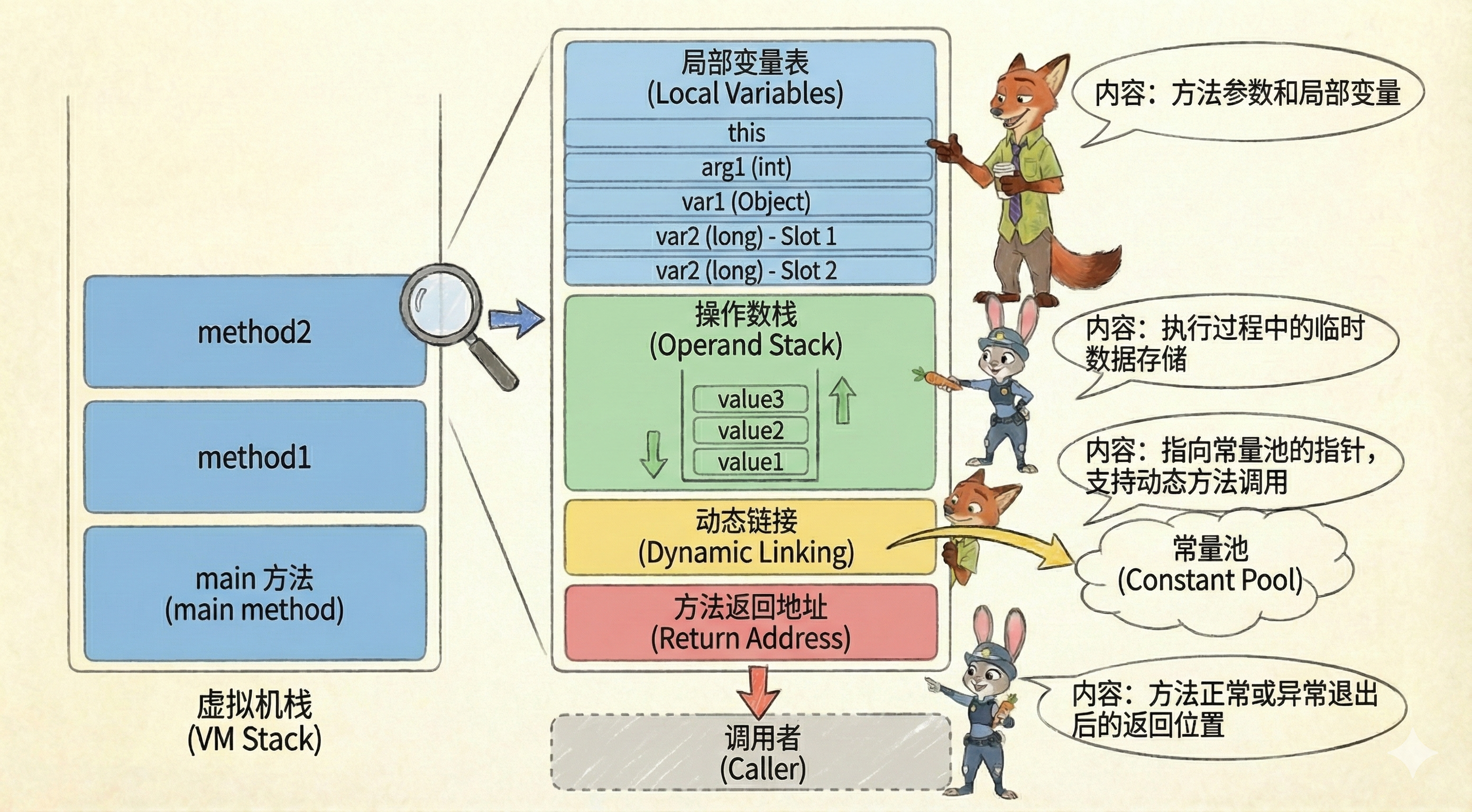

函数栈帧图

栈帧的四个组成部分

组件	作用	通俗比喻
局部变量表	存放方法参数和局部变量（基本类型值 + 对象引用）	方法的"私人储物柜"
操作数栈	计算过程中的临时数据存储，LIFO	方法的"计算草稿纸"
动态链接	指向运行时常量池中该方法的符号引用	方法的"名片"，用于找到真正的方法入口
方法返回地址	方法正常退出或异常退出后，返回到调用者的位置	方法的"回家路线"

局部变量表详解

┌─────────────────────────────────────────────────────┐
│                   局部变量表 (Slot 数组)              │
├──────┬──────┬──────┬──────┬──────┬──────┬──────────┤
│ this │ arg1 │ arg2 │ var1 │ var2 │ ...  │ (实例方法) │
├──────┴──────┴──────┴──────┴──────┴──────┴──────────┤
│ arg1 │ arg2 │ var1 │ var2 │ ...  │      │ (静态方法) │
└─────────────────────────────────────────────────────┘

• 每个 Slot 占用 32 位（4 字节）
• long 和 double 占用 2 个 Slot
• Slot 可复用：离开作用域的变量其 Slot 可被后续变量使用

操作数栈工作原理

int a = 1;
int b = 2;
int c = a + b;

字节码：
iconst_1    // 将 1 压入操作数栈
istore_1    // 弹出栈顶，存入局部变量表 slot1 (a)
iconst_2    // 将 2 压入操作数栈
istore_2    // 弹出栈顶，存入局部变量表 slot2 (b)
iload_1     // 将 slot1 (a=1) 压入操作数栈
iload_2     // 将 slot2 (b=2) 压入操作数栈
iadd        // 弹出两个操作数，相加，结果压栈
istore_3    // 弹出栈顶，存入局部变量表 slot3 (c)

异常分析

异常	触发场景	示例
StackOverflowError	栈深度超过允许的最大深度	无限递归
OutOfMemoryError	栈扩展时无法申请到足够内存	创建大量线程

// StackOverflowError 示例
public void recursive() {
    recursive();  // 无限递归
}

// 调整栈大小：-Xss256k（默认 1MB）

---

2.3 本地方法栈（Native Method Stack）

定义：为 Native 方法（如 C/C++ 实现）服务的栈。

public native int hashCode();  // Object.hashCode() 是 native 方法

与虚拟机栈的关系：

• HotSpot VM 将虚拟机栈与本地方法栈合二为一
• 同样可能抛出 StackOverflowError 和 OutOfMemoryError

JNI 交互：Java 通过 JNI（Java Native Interface）调用 C/C++ 代码，本地方法栈负责管理这些调用的上下文。

---

三、线程共享区域

3.1 堆（Java Heap）

定义：JVM 管理的最大内存区域，用于存放对象实例和数组。

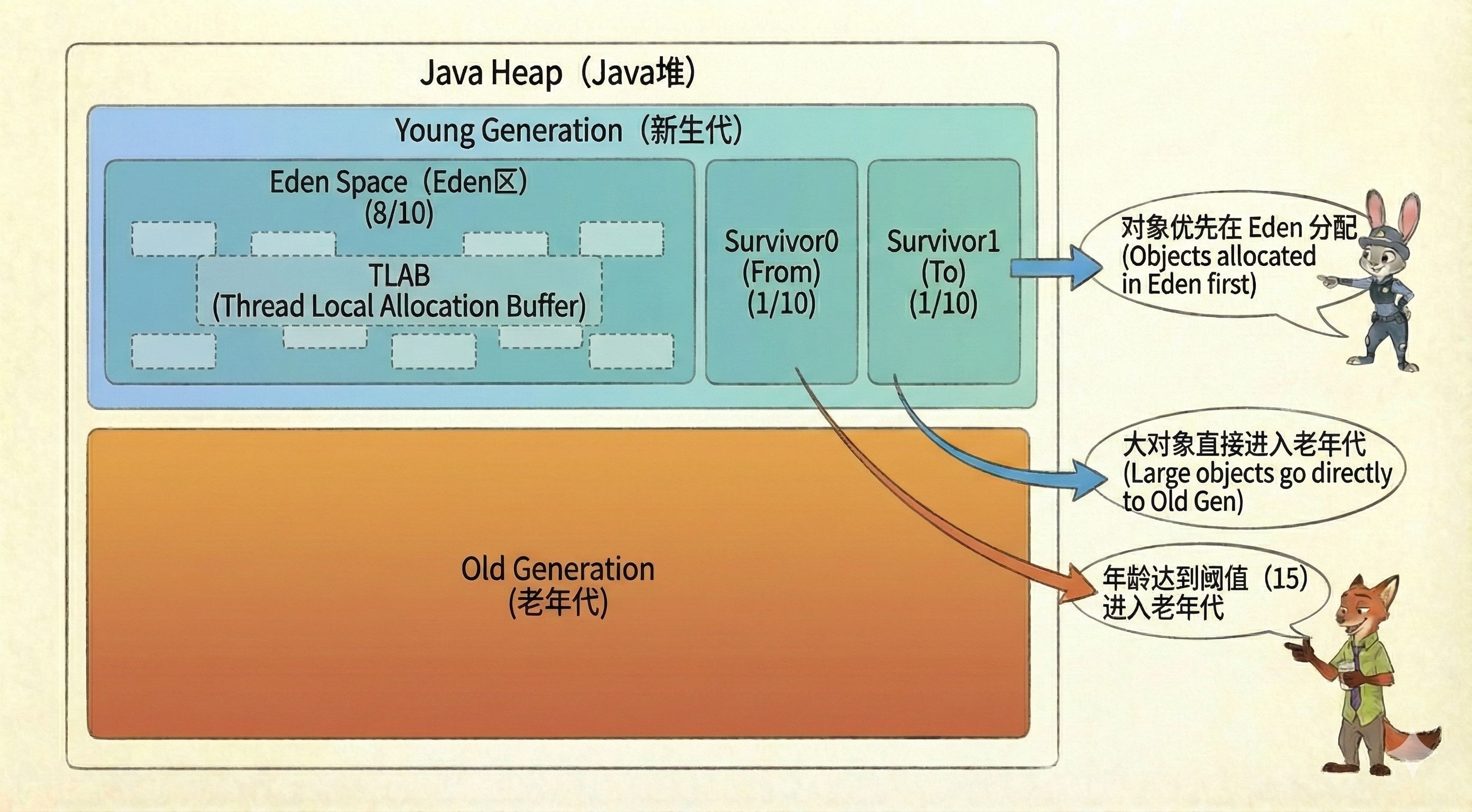

堆中内存分布

内存划分（分代模型）

┌─────────────────────────────────────────────────────────────┐
│                         Java Heap                            │
├─────────────────────────────────┬───────────────────────────┤
│       Young Generation          │      Old Generation        │
│          (新生代)                │        (老年代)            │
├──────────┬──────────┬───────────┤                           │
│   Eden   │    S0    │    S1     │                           │
│  (伊甸区) │ (幸存区0) │ (幸存区1) │                           │
│   8/10   │   1/10   │   1/10    │         2/3 堆            │
└──────────┴──────────┴───────────┴───────────────────────────┘
           1/3 堆

默认比例：

• 新生代 : 老年代 = 1 : 2（-XX:NewRatio=2）
• Eden : S0 : S1 = 8 : 1 : 1（-XX:SurvivorRatio=8）

对象分配策略

1. 优先在 Eden 分配
2. 大对象直接进入老年代（-XX:PretenureSizeThreshold）
3. 长期存活的对象进入老年代（年龄阈值默认 15，-XX:MaxTenuringThreshold）
4. 动态年龄判断：Survivor 中相同年龄对象总大小 > Survivor 空间一半，则 >= 该年龄的对象直接进入老年代

TLAB（Thread Local Allocation Buffer）

问题：堆是线程共享的，多线程并发分配对象需要加锁，效率低下。

解决方案：TLAB —— 在 Eden 区为每个线程预分配一小块私有内存。

┌─────────────────────────────────────────────────────────────┐
│                         Eden                                 │
├───────────┬───────────┬───────────┬─────────────────────────┤
│  TLAB-A   │  TLAB-B   │  TLAB-C   │     剩余 Eden 空间       │
│ (线程A私有)│ (线程B私有)│ (线程C私有)│                         │
└───────────┴───────────┴───────────┴─────────────────────────┘

分配流程：

1. 线程在自己的 TLAB 中分配（无锁，指针碰撞）
2. TLAB 用完 → 申请新的 TLAB 或直接在 Eden 分配（需要 CAS）
3. 对象太大无法放入 TLAB → 直接在 Eden 或老年代分配

相关参数：

• -XX:+UseTLAB：启用 TLAB（默认开启）
• -XX:TLABSize：设置 TLAB 大小

异常：Heap OOM

// 常见原因
1. 内存泄漏：对象持续创建但未释放
2. 堆设置过小：-Xmx 设置不合理
3. 大对象/大数组：一次分配超过可用内存

// 报错信息
java.lang.OutOfMemoryError: Java heap space

// 排查参数
-XX:+HeapDumpOnOutOfMemoryError  // OOM 时生成堆转储
-XX:HeapDumpPath=/path/to/dump

---

3.2 方法区 / 元空间（Method Area / Metaspace）

定义：存储已加载的类信息、常量、静态变量、JIT 编译后的代码等。

演进史：PermGen → Metaspace

版本	实现	存储位置	OOM 信息
JDK 7 及之前	永久代（PermGen）	JVM 堆内存	PermGen space
JDK 8 及之后	元空间（Metaspace）	本地内存（Native Memory）	Metaspace

为什么用本地内存？

1. PermGen 大小固定，难以调优
2. 类卸载困难，容易 OOM
3. 本地内存更大，由 OS 管理

相关参数：

-XX:MetaspaceSize=256m        // 初始大小（触发 Full GC 的阈值）
-XX:MaxMetaspaceSize=512m     // 最大大小（默认无限制）

运行时常量池（Runtime Constant Pool）

定义：Class 文件中的常量池表（Constant Pool Table）在运行时的表示形式。

存储内容：

1. 字面量：字符串常量、final 常量值
2. 符号引用：类和接口的全限定名、字段名、方法名

解析过程：

编译期：符号引用（类名字符串如 "java/lang/Object"）
    ↓ 类加载 - 解析阶段
运行期：直接引用（内存地址/偏移量）

字符串常量池（StringTable）

JDK 6：在永久代中 JDK 7+：移动到堆中

原因：

1. 永久代 GC 效率低，字符串驻留过多导致 PermGen OOM
2. 移到堆中可以享受更高效的 GC

// intern() 方法
String s = new String("abc");
String interned = s.intern();  // 放入/查找 StringTable

---

四、堆外内存（Direct Memory）

定义：不属于 JVM 运行时数据区，但被 NIO 频繁使用的本地内存。

NIO 零拷贝原理

传统 IO（两次拷贝）：
磁盘 → 内核缓冲区 → JVM 堆 → 内核缓冲区 → 网卡

NIO Direct Memory（一次拷贝）：
磁盘 → 内核缓冲区 → Direct Memory ←→ 网卡
                       ↑
                  JVM 直接读写这块内存

创建方式：

ByteBuffer buffer = ByteBuffer.allocateDirect(1024 * 1024);  // 1MB

回收机制

Direct Memory 不受 GC 直接管理，通过以下方式回收：

1. Cleaner（虚引用 + ReferenceQueue）

   • DirectByteBuffer 关联一个 Cleaner 对象
   • 当 DirectByteBuffer 被 GC 回收时，Cleaner 被放入 ReferenceQueue
   • Reference Handler 线程调用 Cleaner.clean() 释放本地内存

2. 手动释放（Unsafe）

   ((DirectBuffer) buffer).cleaner().clean();  // 不推荐

异常

// OOM 错误
java.lang.OutOfMemoryError: Direct buffer memory

// 调整参数
-XX:MaxDirectMemorySize=256m  // 默认与 -Xmx 相同

---

五、总结与对比

区域	生命周期	作用	线程共享	可能异常
程序计数器	随线程	记录当前执行的字节码地址	私有	无
虚拟机栈	随线程	管理方法调用（栈帧）	私有	SOF / OOM
本地方法栈	随线程	管理 Native 方法调用	私有	SOF / OOM
堆	随 JVM	存放对象实例	共享	OOM
方法区/元空间	随 JVM	存放类信息、常量、静态变量	共享	OOM
直接内存	手动管理	NIO 缓冲区	共享	OOM

---
